Tiêu chuẩn quốc gia TCVN 8605:2010 (ISO 9242:1988) về Kìm và kìm cắt - Kìm thợ xây dựng - Kích thước và các giá trị thử nghiệm

Số hiệu:	TCVN8605:2010	Loại văn bản:	Tiêu chuẩn Việt Nam
Nơi ban hành:	***	Người ký:	***
Ngày ban hành:	01/01/2010	Ngày hiệu lực:	Đã biết
Ngày công báo:	Đang cập nhật	Số công báo:	Đang cập nhật
		Tình trạng:	Đã biết

Số hiệu:	TCVN8605:2010
Loại văn bản:	Tiêu chuẩn Việt Nam
Nơi ban hành:	***
Người ký:	***
Ngày ban hành:	01/01/2010
Ngày hiệu lực:	Đã biết
Ngày công báo:	Đang cập nhật
Số công báo:	Đang cập nhật
Tình trạng:	Đã biết

L	L₃ max	T₁ min	w₃ max	G min
200 ± 10	18	16	32	14
224 ± 10	20	18	36	16
250 ± 10	22	20	40	18
280 ± 10	25	22	45	20

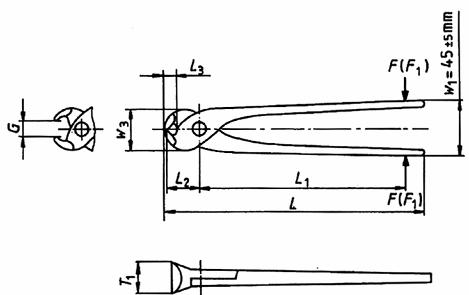

Kìm thợ xây dựng kiểu A phải được thử phù hợp với TCVN 8278 (ISO 5744).

Sau khi thử tải trọng, độ biến dạng dư s không được vượt quá giá trị cho trong Bảng 2. Nếu khoảng cách L₁ không thích hợp cho thử tải trọng thì có thể áp dụng công thức sau:

Trong đó:

F’ là tải trọng không được cho trong Bảng 2;

F là tải trọng được cho trong Bảng 2;

L₁ là khoảng cách từ tâm của chốt khớp nối tới điểm tác dụng của tải trọng được cho trong Bảng 2;

L’₁ là khoảng cách đo được từ tâm của chốt khớp nối tới điểm tác dụng của tải trọng.

Lực cắt F₁ và đường kính D của dây thép thử không được vượt quá các giá trị cho trong Bảng 2.

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

Chiều dài danh nghĩa

L₁

L₂

Thử cắt

Thử tải trọng

Đường kính dây thép thử có độ cứng trung bình

D¹⁾

Lực cắt lớn nhất

...

Tải trọng

Độ biến dạng dư lớn nhất

s_max²⁾

...

200

140

1,6

455

710

1,4

224

...

1,6

430

800

1,6

250

180

1,6

...

900

1,8

280

200

1,6

405

1000

...

²⁾ s = w₁ – w₂ [xem TCVN 8278 (ISO 5744)].

Các kìm thợ xây dựng kiểu A có tỷ số cánh tay đòn khác với các giá trị cho trong Bảng 2 phải được kiểm tra về sự phù hợp theo công thức sau:

Trong đó:

F’₁ là lực cắt lớn nhất không được cho trong Bảng 2;

F₂ là lực cắt dây thép thử có độ cứng trung bình [xem TCVN 8278 (ISO 5744)];

1,6 là hệ số hiệu chỉnh đối với dây thép thử có độ cứng trung bình;

L^’₁ là khoảng cách đo được từ tâm của chốt khớp nối đến điểm tác dụng của tải trọng;

L^’₂ là khoảng cách đo được từ tâm của chốt khớp nối tới các lưỡi cắt.

...

Xem Hình 2 và các Bảng 3 và Bảng 4.

Kích thước tính bằng milimet

Hình 2 – Kìm thợ xây dựng – Kiểu B

Bảng 3 – Kìm thợ xây dựng – Kiểu B các kích thước chính

Kích thước tính bằng milimét

L₃

max

...

min

w₃

max

min

200 ± 13

...

250 ± 13

315 ± 13

...

355 ± 13

Kìm thợ xây dựng kiểu B phải được thử phù hợp với TCVN 8278 (ISO 5744).

Sau khi thử tải trọng, độ biến dạng dư s không được vượt quá giá trị cho trong Bảng 4. Nếu khoảng cách L₁ không thích hợp cho thử tải trọng thì có thể áp dụng công thức sau:

Trong đó:

...

F là tải trọng được cho trong Bảng 4;

L₁ là khoảng cách từ tâm của chốt khớp nối tới điểm tác dụng của tải trọng được cho trong Bảng 4;

L’₁ là khoảng cách đo được từ tâm của chốt khớp nối tới điểm tác dụng của tải trọng.

Lực cắt F₁ là đường kính D của dây thép thử không được vượt quá các giá trị cho trong Bảng 4.

Bảng 4 – Kìm thợ xây dựng kiểu B, các kích thước và các giá trị thử tải trọng và lực tác dụng

Chiều dài danh nghĩa

L₁

L₂

...

Thử tải trọng

Đường kính dây thép thử có độ cứng trung bình

D¹⁾

Lực cắt lớn nhất

F_1max

Tải trọng

Độ biến dạng dư lớn nhất

s_max²⁾

...

200

132

...

610

755

1,4

250

170

1,6

610

950

...

315

212

1,6

680

1190

2,2

355

236

...

1,6

770

1325

2,5

¹⁾ Dữ liệu đối với dây thép thử có độ cứng trung bình được cho trong TCVN 8278 (ISO 5744);

²⁾ s = w₁ – w₂ [xem TCVN 8278 (ISO 5744)].

Các kìm thợ xây dựng kiểu B có tỷ số cánh tay đòn khác với các giá trị cho trong Bảng 4 phải được kiểm tra về sự phù hợp bằng công thức sau:

Trong đó:

...

F₂ là lực cắt dây thép thử có độ cứng trung bình [xem TCVN 8278 (ISO 5744)];

1,6 là hệ số hiệu chỉnh đối với dây thép thử có độ cứng trung bình;

L’₁ là khoảng cách đo được từ tâm của chốt khớp nối đến điểm tác dụng của tải trọng;

L’₂ là khoảng cách đo được từ tâm của chốt khớp nối tới các lưỡi cắt.
