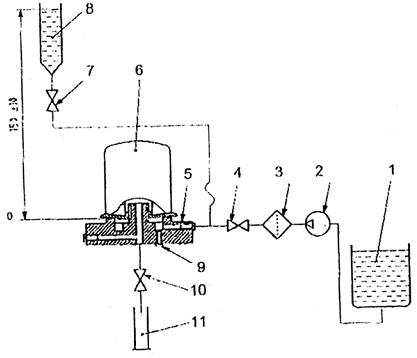

Hình 1 – Thiết bị thử van chống chảy ngược ở cửa vào

Kích thước tính bằng milimet

CHÚ DẪN

1 Thùng chứa dầu

2 Bơm

3 Bộ lọc kiểu lưới

4 Van trên đường vào

5 Giá lắp bộ lọc thử

...

...

...

7 Van trên đường ra

8 Bình chứa dầu tạo cột áp

9 Vít xả khí

10 Van xả

11 Xy lanh đo

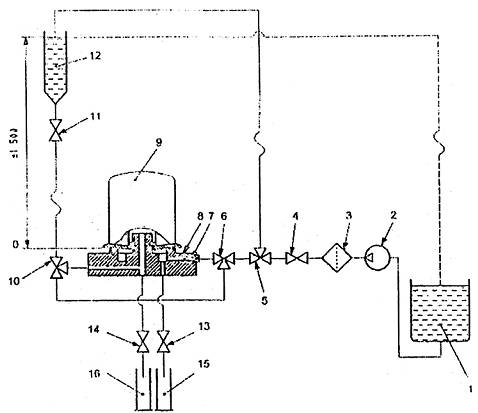

Hình 2 – Thiết bị thử van chống chảy ngược ở cửa ra

Kích thước tính bằng milimet

CHÚ DẪN

...

...

...

2. Bơm

3. Bộ lọc kiểu lưới

4. Van trên đường vào

5. Van ba ngả

6. Van ba ngả

7. Cửa vào

8. Giá lắp bộ lọc thử

9. Bộ lọc được thử

10. Van ba ngả

...

...

...

12. Bình chứa dầu tạo cột áp

13. Van xả

14. Van xả

15. Xy lanh đo

16. Xy lanh đo

Hình 3 – Thiết bị thử các van chống chảy ngược ở cửa vào và ở cửa ra

THƯ MỤC TÀI LIỆU THAM KHẢO

[1] TCVN 1806-1:2009 (ISO 1219-1), Hệ thống và bộ phận thủy lực/khí nén – Ký hiệu bằng hình vẽ và sơ đồ mạch – Phần 1: Ký hiệu bằng hình vẽ cho ứng dụng thông dụng và xử lý dữ liệu.

...

...

...

[3] ISO 3448:1992, Industrial liquid lubricants – ISO vicosity classification (Chất lỏng bôi trơn công nghiệp – Phân loại độ nhớt ISO).

[1] 1 mm²/s = 1cSt

2) 1MPa = 1 x 10⁶ N/m² = 10 bar
