Chú thích: U_HA - là điện áp dây của cuộn dây hạ áp

K - là hệ số biến áp

Nếu giá trị đo được và giá trị tính toán của điện áp tương ứng bằng nhau thì nhóm đấu dây được coi là đúng.

Cho phép sử dụng các phương pháp khác để xác định nhóm đấu dây.

4  Kiểm tra điện trở một chiều của các cuộn dây

Kiểm tra điện trở một chiều của các cuộn dây bằng cầu đo. Khi ước tính nếu điện trở cầu đo lớn hơn 1 Ω thì cho phép dùng cầu đơn. Nếu nhỏ hơn 1 Ω thì dùng cầu kép.

Sai lệch điện trở một chiều giữa các pha trong cùng một cuộn dây không lớn hơn 2% thì được coi là đạt yêu cầu.

Chú thích: Khi tính phần trăm lấy giá trị trung bình giữa các pha làm giá trị cơ sở.

5  Kiểm tra độ bền điện của cách điện

...

...

...

Trước khi thử cần kiểm tra điện trở cách điện bằng Megômét 2500V đối với điện áp cao hơn 10 kV và Megômet 1000V đối với điện áp nhỏ hơn hoặc bằng 10 kV.

Máy biến áp được coi là đạt yêu cầu nếu không xảy ra phóng điện bề mặt hoặc đánh thủng cách điện.

6  Kiểm tra tổn hao và dòng điện không tải

6.1  Đo tổn hao và dòng điện không tải được tiến hành ở điện áp danh định và tần số danh định. Cho phép sai lệch tần số ± 0,5 Hz.

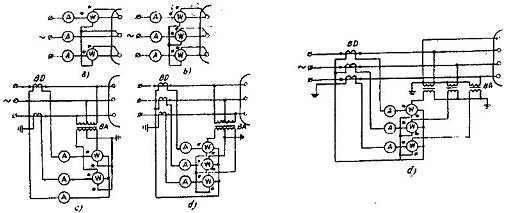

6.2  Phép đo được tiến hành theo một trong các sơ đồ trên hình 3.

Hình 3

6.3  Nguồn cung cấp có công suất không nhỏ hơn 1,5 lần công suất tổng không tải dự kiến.

6.4  Dòng điện không tải là trị số trung bình cộng của các chỉ số trên ampemet. Tổn hao không tải là tổng các chỉ số trên oatmet.

...

...

...

7.1  Sơ đồ đo như hình 3 với điều kiện ngắn mạch cuộn dây còn lại. Nguồn cung cấp có công suất không nhỏ hơn 1,5 lần công suất tổng ngắn mạch dự kiến.

7.2  Điều chỉnh nguồn điện áp vào để đạt dòng điện danh định và xác định tổn hao ngắn mạch theo chỉ số trên Oat mét, điện áp theo vônmet mắc trên nguồn vào (giá trị trung bình cộng của các pha).

Trong trường hợp các pha không đối xứng thì trị số dòng điện danh định phải ứng với giá trị trung bình cộng của các chỉ số trên ampemet.

8  Thử phát nóng

Thử phát nóng được tiến hành theo TCVN 5434 -1991.

9  Thử độ bền khi ngắn mạch

Thử độ bền khi ngắn mạch được tiến hành theo TCVN 5433 -1991.

10  Kiểm tra kết cấu, ghi nhãn

10.1  Kiểm tra các yêu cầu về kết cấu và ghi nhãn bằng cách xem xét.

...

...

...

11  Kiểm tra cơ cấu điều chỉnh điện áp

Kiểm tra khả năng tăng, giảm của cơ cấu điều chỉnh điện áp bằng cách đưa điện áp vào một cuộn bất kỳ ở giới hạn lớn nhất và nhỏ nhất và đo điện áp đầu ra ở cuộn kia.
