Tiêu chuẩn Việt Nam TCVN 137:1970 về Côn của dụng cụ - Dung sai do Ủy ban Khoa học và Kỹ thuật Nhà nước ban hành

Số hiệu:	TCVN137:1970	Loại văn bản:	Tiêu chuẩn Việt Nam
Nơi ban hành:	Ủy ban Khoa học và Kỹ thuật Nhà nước	Người ký:	***
Ngày ban hành:	01/01/1970	Ngày hiệu lực:	Đã biết
Ngày công báo:	Đang cập nhật	Số công báo:	Đang cập nhật
		Tình trạng:	Đã biết

Số hiệu:	TCVN137:1970
Loại văn bản:	Tiêu chuẩn Việt Nam
Nơi ban hành:	Ủy ban Khoa học và Kỹ thuật Nhà nước
Người ký:	***
Ngày ban hành:	01/01/1970
Ngày hiệu lực:	Đã biết
Ngày công báo:	Đang cập nhật
Số công báo:	Đang cập nhật
Tình trạng:	Đã biết

KÝ HIỆU CÔN		Sai lệch giới hạn của góc côn tính theo mm trên chiều dài 100mm, đối với cấp chính xác
		1 và 2	3		4		5
		Côn trong và côn ngoài	Côn trong	Côn ngoài	Côn trong	Côn ngoài	Côn trong	Côn ngoài
Côn hệ mét	4	Chưa quy định	± 16	+ 32	± 25	+ 50	± 40	+ 80
	6		± 12	+ 25	± 20	+ 40	± 30	+ 60
Côn Moóc	0
	1		± 10	+ 20	± 16	+ 32	± 25	+ 50
	2
	3
	4		± 8	+ 16	± 12	+ 25	± 20	+ 40
	5		± 6	+ 12	± 10	+ 20	± 16	+ 32
	6
Côn hệ mét	80
	100		± 5	+ 10	± 8	+ 16	± 12	+ 25
	120
	160
	200		± 4	+ 8	± 6	+ 12	± 12	+ 20
Côn ngắn	0 a	Chưa quy định	± 20	+ 40	± 30	+ 60	± 50	+ 100
	1 a
	1 b		± 16	+ 32	± 25	+ 50	± 40	+ 80
	2 a
	2 b		± 12	+ 25	± 20	+ 40	± 30	+ 60
	3 a
	3 b		± 10	+ 20	± 16	+ 32	± 25	+ 50
	4 b
	5 b

1.3. Khi tính chuyển sai lệch quy định trong bảng 1 về sai lệch góc thì cứ 1mm trên chiều dài 100 mm tương ứng với sai lệch góc nghiêng 1“ và với sai lệch góc côn 2“.

1.4. Sai lệch giới hạn về hình dạng của mặt côn phải theo quy định trong bảng 2.

Bảng 2

Cấp chính xác của côn dụng cụ

Độ không thẳng của đường sinh

Độ không tròn

Cấp chính xác theo TCVN 384-70

...

Bạn phải đăng nhập hoặc đăng ký Thành Viên TVPL Pro để sử dụng được đầy đủ các tiện ích gia tăng liên quan đến nội dung TCVN.

Mọi chi tiết xin liên hệ: ĐT: (028) 3930 3279 DĐ: 0906 22 99 66

VIII

Ví dụ ký hiệu quy ước của:

Côn Moóc 3 có cấp chính xác 5:

Côn Moóc 3 cấp 5 TCVN 137-70

...

Côn mét 100 cấp 4 TCVN 137-70

Côn ngắn của dụng cụ 2b có cấp chính xác 3:

Côn ngắn 2b cấp 3 TCVN 137-70

2. DUNG SAI CỦA KÍCH THƯỚC CÔN

2.1. Sai lệch giới hạn của các kích thước côn ngoài phải theo chỉ dẫn ở hình 1 và bảng 3.

Hình 1

Bảng 3

KÍCH THƯỚC

...

ĐƯỜNG KÍNH D

Đối với côn móoc

0a ; 0

+ 58

1; 2; 1a; 1b; 2a; 2b

+ 70

3; 3a; 3b

+ 81

4; 5

...

+ 120

Đối với côn hệ mét

4; 6

+ 48

+ 120

100; 120

+ 140

...

+ 160

200

+ 185

Chiều dài l₂, l₄

Theo B₁₀TCVN 42-63

Bề dày đuôi dẹt b

Theo B₇ = L1₇ TCVN 41-63

Các kích thước d₂, c, e của đuôi dẹt

Theo B₉ TCVN 42-63

...

2.2. Sai lệch giới hạn của các kích thước côn trong phải theo chỉ dẫn ở hình 2 và bảng 4.

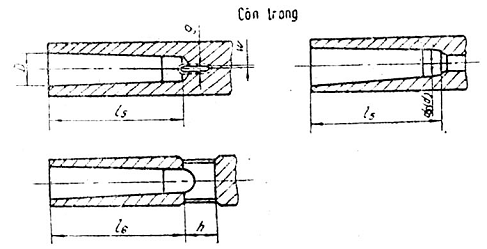

Hình 2

Bảng 4

KÍCH THƯỚC

Sai lệch giới hạn, mm

Đường kính cơ sở D

Theo A₅ TCVN 30 – 63

Đường kính d₄ (d)

...

Chiều dài l₆

Theo B₁₀ TCVN 42 – 63

Kích thước lỗ đóng nêm h

Theo A₁₀ TCVN 42 – 63

Bề rộng lỗ đóng nêm g

Đối với côn Móoc

0 ; 1

+ 270

+ 450

...

+ 280

+ 500

4 ; 5

+ 290

+ 560

+ 300

+ 630

Đối với côn hệ mét

...

+ 270

+ 410

+ 270

+ 450

+ 300

+ 630

100 ; 120

...

+ 700

160

+ 320

+ 710

200

+ 340

+ 800

Chiều dài l₅

Theo A₁₀ TCVN 42 – 63

...

1. Kích thước d nằm trong dấu ngoặc chỉ dùng cho côn ngắn của dụng cụ.

2. Kích thước w từ trục tâm đến mặt bên của lỗ đóng nêm không được nhỏ hơn (0,5g + 0,08)mm.

PHỤ LỤC

GIỚI THIỆU PHẠM VI SỬ DỤNG CÁC CẤP CHÍNH XÁC CỦA CÔN DỤNG CỤ

Cấp chính xác

PHẠM VI SỬ DỤNG

Dùng trong các máy cắt gọt kim loại có độ chính xác cao (ví dụ máy doa tọa độ, mài v.v…), cho các đồ gá và dụng cụ cắt có chuôi côn dùng trên các máy đó.

...

Dùng trong các máy cắt gọt kim loại có độ chính xác khá cao, cho các đồ gá và dụng cụ cắt có chuôi côn dùng trên các máy đó.

Dùng trong máy cắt gọt kim loại có độ chính xác bình thường, cho các đồ gá và dụng cụ có chuôi côn dùng trên các máy đó.
